3d打印金属粉末质量参考指标
点击量：778 发布时间：2017-02-28 作者：状迈（上海）增材制造技术有限公司
3D打印作为一种新兴的制造技术，近年来发展迅速。然而，对于工业级金属3D打印领域，粉末耗材仍是制约该技术规模化应用的重要因素之一。目前，国内尚未制订出金属3D打印用材料标准、工艺规范、零件性能标准等行业标准或国标。业内对于金属粉末的评价指标，主要有化学成分、粒度分布、粉末的球形度、流动性、松装密度。其中，化学成分、粒度分布是金属3D打印领域用于评价金属粉末质量的常用指标，球形度、流动性、松装密度可作为评价质量的参考指标。
1、化学成分：金属粉末中各元素实际所占的质量百分比（wt. %）
以上表为例，在该合金中Al元素的检测数据为6.25，表示Al元素在该合金所占的质量百分比为6.25%，其它元素质量百分比可以此类推。目前，金属化学成分检测应用最广的方法是化学分析法和光谱分析法。化学分析法是利用化学反应来确定金属的组成成分，可以实现金属化学成分的定性分析和定量分析；光谱分析法是利用金属中各种元素在高温、高能量的激发下产生的自己特有的特征光谱来确定金属的化学成分及大致含量，一般用于金属化学成分的定性分析。以上两种方法都要使用专业的检测设备，由专业的检测机构的人员完成。
大部分铸态、锻造的金属的化学成分都有相应的行业标准或国标，以评价该金属的化学成分指标是否合格。然而，用于金属3D打印的粉末技术新颖，业内尚无相应的行业标准或国标，业内通常认可的评价方法是沿用该金属粉末对应的铸态标准，或在该标准的基础上双方协商放宽指标要求。
对于金属3D打印而言，因为打印过程中金属重熔后，元素以气体形态存在，有可能在局部生成气眼等缺陷，影响工件致密性及力学性能。所以，对不同体系的金属粉末，氧含量均为一项重要指标，业内对该指标的一般要求在1500ppm以下，也即氧元素在金属中所占的质量百分比在0.13~0.15%之间，航空航天等特殊应用领域，客户对此指标的要求更为严格。部分客户也要求控制氮含量指标，一般要求在500ppm以下，也即氮元素在金属中所占的质量百分比在0.05%以下。
2、粒度分布：不同尺寸的金属粉末颗粒的在一定尺寸区间内所占的体积百分比的统计数据，此数据呈正态分布
以上图为例，金属粉末颗粒粒度分布结果中，d(10)=17.290μm，代表尺寸小于17.290μm的粉末体积所占比例不低于10%。以此可知，该粉末中，尺寸小于33.478μm的粉末比例不低于50%，小于57.663μm的粉末比例不低于90%。
金属粉末的粒度分布可以通过激光粒度分析仪分析。金属3D打印常用的粉末的粒度范围是15~53μm（细粉），53~105μm（粗粉）。此粒度范围是根据不同的能量源的金属打印机划分的，以激光作为能量源的打印机，因其聚焦光斑精细，较易熔化细粉，适合使用15~53μm的粉末作为耗材，因为此粒度范围内的粉末既有良好的流动性，又较易容化，粉末补给方式为逐层铺粉；以等离子束作为能量源的打印机，聚焦光斑略粗，更适于熔化粗粉，适合使用53~105μm的粉末作为耗材，粉末补给方式为同轴送粉。
3、球形度、松装密度、安息角等参考指标
球形度也就是金属粉末颗粒接近球体的程度，一般通过扫描电子显微镜（SEM）定性的分析。上图为不同金属粉末的SEM形态照片，可以看出，左图粉末颗粒的球形度要优于右图粉末。一般而言，球形度佳，粉末颗粒的流动性也比较好，在金属3D打印时铺粉及送粉更容易进行。
休止角，亦作安息角，是斜面使置于其上的物体处于沿斜面下滑的临界状态时，与水平表面所成的最小角度(即随着倾斜角增加，斜面上的物体将越容易下滑；当物体达到开始下滑的状态时，该临界状态的角度称为休止角)。

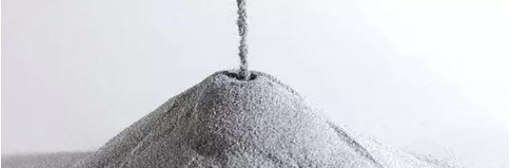

大量颗粒状物质被倾倒于水平面上堆积为锥体，堆积物的表面与水平面所成内角即为休止角，其与密度，颗粒的表面积和形状，及该物质的摩擦系数相关。
松装密度是直接铺粉得到的金属粉末在一定体积内的质量，可以通过漏斗法测量。松装密度仅作为参考指标，表征粉末在补给过程中堆垛密实程度，其对于金属打印的终产品的密度影响并不确定。
状迈(上海)增材制造技术有限公司是国内3D金属打印粉末专业的材料供应商，公司成立于2016.8，是一家科技创新型企业，专业致力于3D金属粉末耗材开发与工艺开发设计，为增材制造提供材料应用技术解决方案。
状迈(上海)增材制造技术以金属3D打印镍基高温合金粉、钴合金粉、钛合金粉、模具钢粉为核心，生产的球形金属合金粉粒径超细、高纯度、低含氧量、高球形度、成分无偏析而广泛用于航空航天、汽车电子和模具中。
状迈(上海)增材制造技术具备完善的产品研发和严格的粉末生产控制能力，能满足苛刻环境中的粉末应用要求，为用户提供高品质的合金球形粉，加快了高端球形粉国产化进程。
